振动部分

频率范围

测量范围

当用户所配加速度计的灵敏度不同时，测量范围随之不同；
      测量范围以灵敏度为3 mV/m·S^-2，频率为80 Hz为参考:

 主要测量指标

Apeak'，a_rms,a_p-p,vpeak，v_rms，v_p-p，dpeak，d_rms，d_p-p，Vla,T，a_max，v_max，d_max，Vla_max，a_min，v_min，d_min，VLa_min，频率指示。

截止频率

记录功能

（选配）

采样间隔1秒到600秒可设置

存贮

4 MB Flash RAM

存贮组数

输出接口

RS232/RS485、直流信号、交流信号

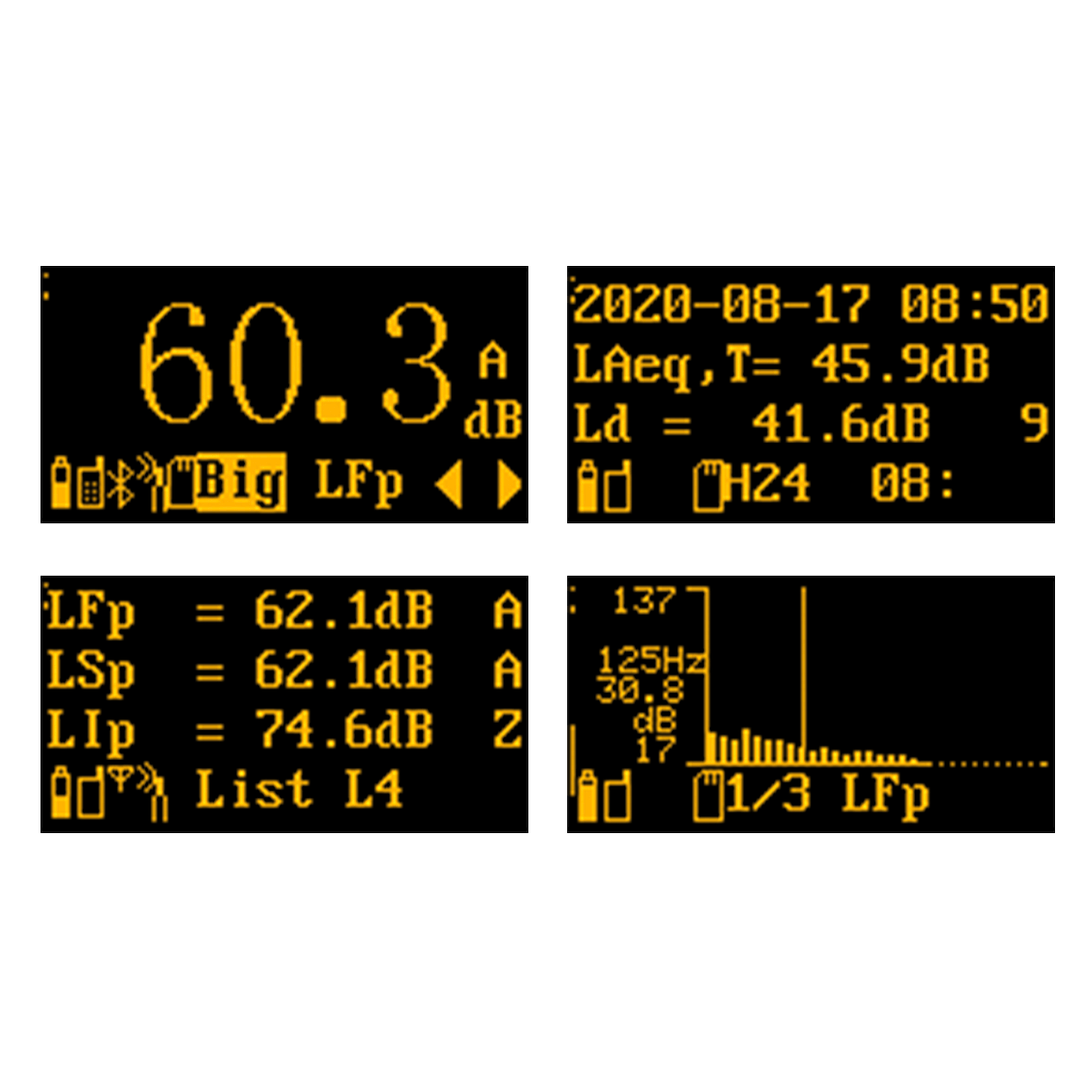

显示

1.5寸128×64点阵OLED屏

功耗

（基本功能）

<80 mA/5 V

电源

7号 AAA 碱性电池：1.5V/1000 mAh

外接电源：5V/2A，USB-Type-C_16口或DB9座接入

外形尺寸

172×69×26mm

使用条件

数据记录

（选配）

记录内容：关闭或Type1～Type6
Type1：a_p，v_rms，d_{p_p}，3
Type2：a_rms、v_rms、d_rms，3
Type3：VLwh，VLa，2
Type4：1/3OCT下的加速度有效值
Type5：a,v,d的有效值、峰值和峰峰值效值
Type6：a,v,d的有效值、峰值、峰峰值和1/3OCT下的加速度短时有效值

记录间隔：1 s～600 s可选

1/3OCT频谱分析功能

（选配）

——符合 GB/T 3241-2010
——滤波器类型：并行(实时)倍频程，以10为底，G=10^3/10
——滤波器中心频率

32 kHz采样频率：16 Hz、20 Hz、25 Hz、31.5 Hz、40 Hz、50 Hz、63 Hz、80 Hz、100 Hz、125 Hz、160 Hz、200 Hz、250 Hz、315 Hz、400 Hz、500 Hz、630 Hz、800 Hz、1k Hz、1.25k Hz、1.6k Hz、2kHz、2.5k Hz、3.15kHz、4kHz、5kHz、6.3kHz、8kHz、10kHz

——实时分析：同时完成所有中心频率。
——主要测量指标：频带加速度1秒值（L1s）、频带加速度最大值(Max)、频带加速度最小值(Min)、频带加速度等效值(L_eq,T)

手传振动测量

（选配）

——测量范围：80～180 dB （注：以10^-6m/ S²为参考0 dB）

——频率范围（参考点：80 Hz,10m/s² ）：

8～1000 Hz  ± 1 dB

5～1600 Hz  ± 2 dB

——主要测量指：a_wh,4h、VL_wh,T、V_{Lwh_max}、VL_{wh_min}。

噪声部分

传声器

1级：AHAI5225型预极化测试电容传声器

2级：AHAI5221型预极化测试电容传声器

测量范围

25 dB(A)～141 dB(A)；35 dB(C)～141 dB(C)；50 dB(Z)～141 dB(Z) ；

其他频率线性范围：

31.5 Hz：26 dB(A)～101 dB(A)；12.5 kHz：25 dB(A)～136 dB(A)。

注1：标配灵敏度-35.0dB，测量范围随灵敏度级变化。

   注2：未注明级别时，表示适用于所有级别，下同。

频率范围

1级：10 Hz～20 kHz

2级：20Hz～12.5 kHz

频率计权

并行A、C、Z计权

时间计权

并行F(快)，S(慢)，I(脉冲)

基本功能

Lp、Leq,t、Leq,T、Lmax、Lmin、Lpeak、SEL等

准确度

1级：符合 GB/T 3785.1-2023/IEC 61672-1:2013  1级。

符合 GB/T 3241-2010/IEC 61260-1:2014  1级。

2级：符合 GB/T 3785.1-2023/IEC 61672-1:2013  2级。

符合 GB/T 3241-2010/IEC 61260-1:2014  2级。

个人声暴露计准确度：符合GB/T 15952-2010 / IEC 61250:2002

数据存贮

4 MB Flash RAM

存贮组数

（基本分析功能）

512组

其它存贮

8组参数模板，128个测点名，64次校准记录

测量时间

1 s到24 h

日历时钟

每月误差小于1分钟

数据接口

RS232/RS485、直流信号、交流信号

显示

1.5寸128×64点阵OLED屏

功耗

（基本功能）

<80 mA/5 V

电源

4节AAA碱性电池：连续工作约10 h；

外接电源及接口：5V/1A，USB Type-C口或DB9座接入

主机尺寸

172×69×26 mm

使用条件

—— 气    温：-10 ℃～50 ℃。

—— 相对湿度：25 %～90 %。

   —— 气    压：65 kPa～108 kPa。

统计分析模块

（选配）

—— 模块数量：2。

—— 统计0：单次。

—— 统计1：单次或24h可选。

—— 单次统计分析指标：LXYN、SD。

—— 24h模式分析指标：LXeq,T、LXYmax、LXYmin、LN、SD、Ld、Ln、Ldn。

注：X为频率计权A、C、Z；Y为时间计权F、S、I，N为1-99之间的整数，每个统计分析模块可以任取其中的5个。

个人声暴露计模块

（选配）

—— 模块数量：2。

—— 测量内容：E、Lex,8h、TWA、LAVG、DOSE，Kurt.。

—— 交换率：3、4、5、6可选。

—— 门限：40 dB～90 dB可选。

   —— 限值：70 dB～90 dB可选。

数据记录

（选配）

记录内容：关闭或Type1～Type5

Type1：“LAFi，LAeqt ，2”

Type2：“Linst（ALL），9”

Type3：“Linst&Leqt，12”

Type4：

              1级：  ——1/1 OCT：“LAF，LAeqt，1/1，13”

                         ——1/3 OCT：“LAF，LAeqt，1/3，32”

              2级：  ——1/1 OCT：“LAF，LAeqt，1/1，11”

                         ——1/3 OCT：“LAF，LAeqt，1/3，30”

Type5：

              1级：  ——1/1 OCT：“LAF，LAeqt，1/1，20”

                         ——1/3 OCT：“LALL，1/3OCT，39”

              2级：  ——1/1 OCT：“LAF，LAeqt，1/1，18”

                         ——1/3 OCT：“LALL，1/3OCT，37”

Type6：“DOSItmin，7”

记录间隔：

              —— Type2，Type5：0.01 s～6.00 s可选

              —— Type1，Type3，Type4：0.2 s～60.0 s可选

1/1 OCT频谱分析功能

（选配）

——滤波器类型：并行(实时)倍频程，以10为底，G=103/10。

——滤波器中心频率：

1级：16 Hz、31.5 Hz、63 Hz、125 Hz、250 Hz、 500 Hz、1 kHz、2 kHz、4 kHz、8 kHz、16 kHz。

2级：31.5 Hz、63 Hz、125 Hz、250 Hz、500 Hz、1 kHz、2 kHz、4 kHz、8 kHz。

——时间计权：F（快计权）、S（慢计权）。

——实时分析：同时完成所有中心频率及A、C、Z计权。

——主要测量指标：频带瞬时声压级(Lp)、频带最大声压级(Max)、频带最小声压级(Min)、频带等效连续声压级(Leq,T)。

注：也可选配1/3 OCT频谱分析功能，且1/1 OCT和1/3 OCT只能选其中一种。
